主要材料準備

1、PET膜自粘防水卷材

1）超強粘結(jié)性能與基層完美結(jié)合；

2）采用水泥漿粘結(jié)，安全環(huán)保；

3）施工簡單，操作方便；

4）性價比高，使用范圍廣；

5）無竄水現(xiàn)象發(fā)生，即使刺破，也不易發(fā)生滲點，維修方便。

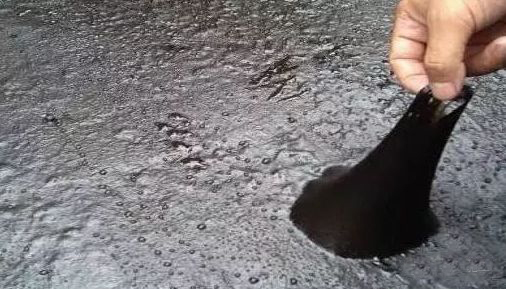

2、非固化橡膠瀝青防水涂料

1）產(chǎn)品不固化，與基層具有強大的粘接性能，提高了建筑工程的防水抗?jié)B性能。
2）涂膜具有較高的延伸率，對基層開裂或伸縮的適應性極強，且不會將基層應力轉(zhuǎn)移至卷材層，解決零延伸問題。

3）能與其他防水卷材形成復合防水構(gòu)造。

4）可采用噴涂施工，也可采用刮涂施工，操作簡便。
5）產(chǎn)品能很好適應基層變形，封閉基層的細微裂縫，杜絕竄水現(xiàn)象的出現(xiàn)。

防水施工

(一)、工藝流程

基層處理→涂刷基層處理劑→熱熔非固化橡膠瀝青防水涂料→涂刷非固化橡膠瀝青防水涂料→節(jié)點將強處理→大面鋪貼PET自粘卷材→提漿、排氣→搭接邊密封→卷材收頭、密封→檢查驗收

（二）、施工方法

1、基層處理：基層表面應堅固、平整、干燥、干凈、無灰塵油污，轉(zhuǎn)角處應做成50mm×50mm 的斜角或半徑50mm 的圓角。

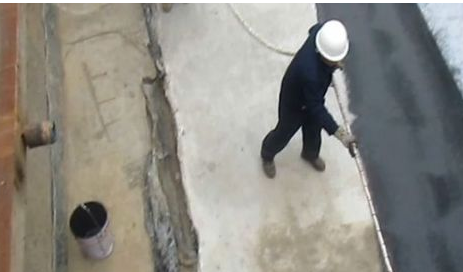

2、涂刷基層處理劑：在合格基層上均勻涂刷基層處理劑，涂刷前應將處理劑充分攪拌，涂刷時應厚薄均勻，不漏底、不堆積，遵循先高后低，先立面后平面的原則。當涂刷的基層處理劑干燥時即可鋪貼自粘卷材。

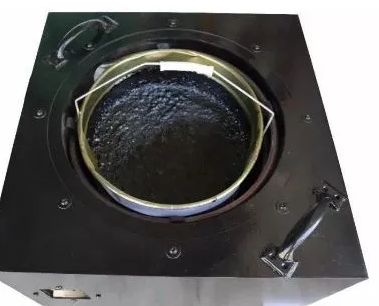

3、熱熔非固化橡膠瀝青防水涂料：施工前，應將非固化橡膠瀝青防水涂料放在在加熱罐中加熱呈液體狀態(tài)，達到規(guī)定的熱用溫度時才能施工，手工刮涂的加熱溫度≥120℃，噴涂溫度≥150℃.

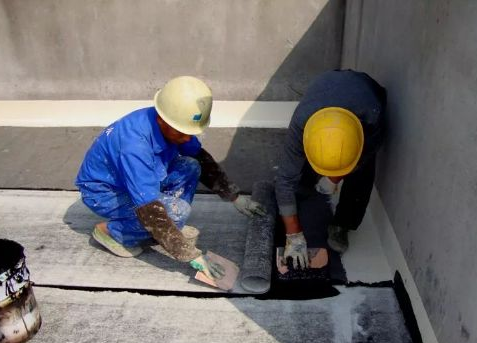

4、施工非固化橡膠瀝青防水涂料：將加熱罐中的非固化橡膠瀝青防水涂料用刮涂或噴涂等方法均勻的涂刮于基層上，厚度1mm即可，刮涂非固化橡膠瀝青防水涂料后3min內(nèi)滾鋪TPE自粘膠膜防水卷材，然后輕刮卷材表面，排出內(nèi)部空氣，使卷材與非固化橡膠瀝青防水涂料牢固的粘接在一起。

5、節(jié)點加強處理：在節(jié)點部位（如：陰陽角、施工縫）先做加強層。

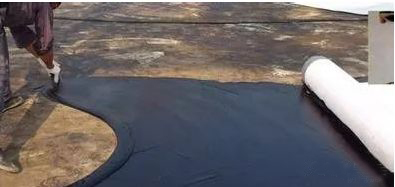

6、大面鋪貼1.5mm厚PET自粘防水卷材：揭除PET自粘防水卷材下表面隔離膜，將PET卷材鋪貼在已抹防水涂料的基層上（邊抹防水涂料，邊鋪PET自粘防水卷材），地下室頂以上應留出0.5m的甩茬長度，并采取保護措施覆蓋。

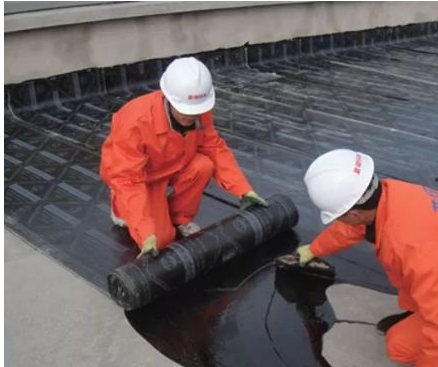

7、提漿、排氣：用木抹子或橡膠板拍打卷材表面，提漿，排出卷材下面的空氣，使卷材與非固化橡膠瀝青防水涂料緊密貼合。

8、長短邊搭接粘結(jié)：根據(jù)現(xiàn)場情況，可選擇鋪貼卷材時進行搭接。搭接時，將位于下層的卷材搭接部位的透明隔離膜揭起，將上層卷材平鋪粘貼在下層卷材上，卷材搭接寬度不小于100mm。

9、防水卷材密封收頭：卷材收口用金屬壓條和鋼釘固定，再用密封膏密封。卷材收口應高出室外地坪500 mm。

（三）各節(jié)點做法

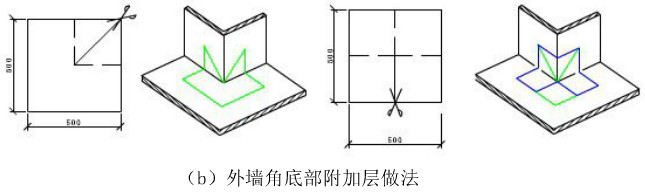

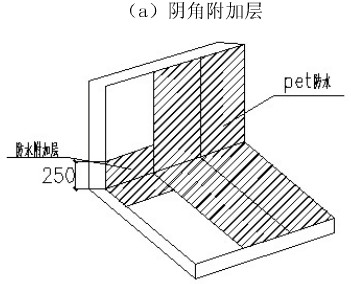

1、陰陽角附加層做法如下，附加層總寬度為500mm，每側(cè)250mm。

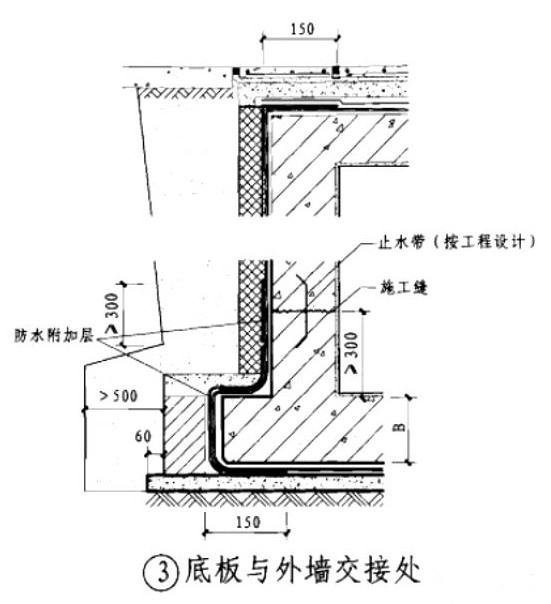

2、地下室外墻鋪貼及頂部防水甩茬做法，圖集要求為150mm，考慮到接頭錯開，確定甩茬長度為500mm。

注意事項：

1、必須涂刷油性基層處理劑，且基層處理劑完全干燥后方能涂刮非固化液體橡膠防水涂料。

2、非固化橡膠瀝青防水涂料熔化成液體狀態(tài)和規(guī)定的熱用溫度時才能進行施工作業(yè)。

3、刮涂非固化橡膠瀝青防水涂料的同時滾鋪PET自粘膠膜防水卷材，注意卷材搭接邊的粘接效果。

4、施工防水層之前，必須將各種管道及預埋件安裝固定好，以避免在防水層施工好后，打洞鑿孔，破壞防水層，留下滲漏隱患。

5、寬幅PET防水卷材鋪貼時，在卷材收口處應臨時密封（可用膠帶或加厚水泥砂漿密封），以防止立墻收頭處水份過快散失。

6、相鄰兩排卷材的短邊接頭應相互錯開1/3副寬以上，一面多層接頭重疊而使得卷材粘貼不平服。

7、在側(cè)墻上市公司寬幅PET卷材時，可在邊角部位輔以適當?shù)墓潭ù胧?/span>

8、在施工中卷材部位受到污染，可用干凈的濕布等清潔卷材。

（本文來自防水與施工）
